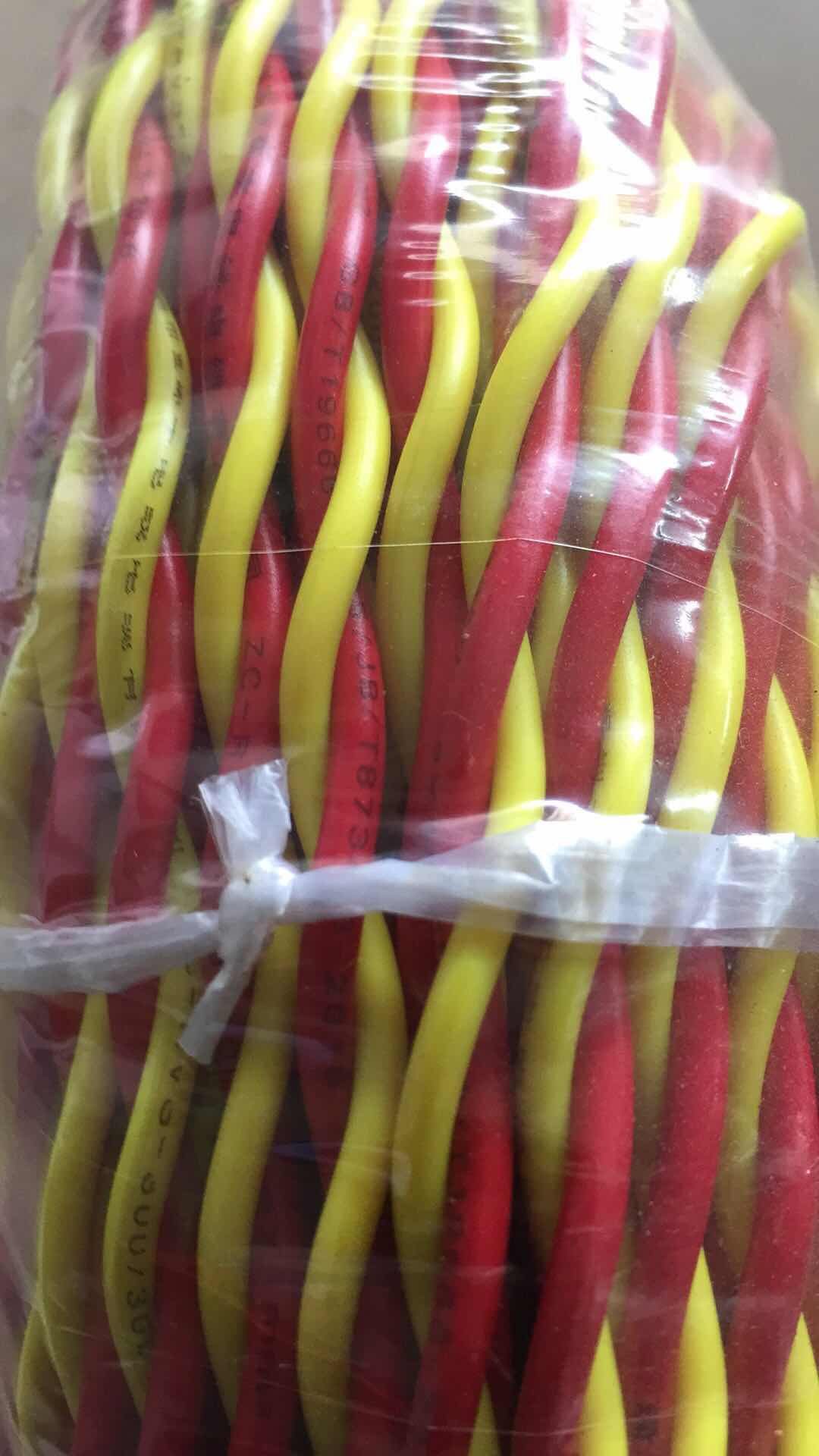

雙絞線(TP:Twisted Pairwire)是綜合布線工程中最常用的一種傳輸介質。雙絞線由兩根具有絕緣保護層的銅導線組成。把兩根絕緣的銅導線按一定密度互相絞在一起,可降低信號干擾的程度,每一根導線在傳輸中輻射的電波會被另一根線上發出的電波抵消。雙絞線一般由兩根22～26號絕緣銅導線相互纏繞而成。如果把一對或多對雙絞線放在一個絕緣套管中便成了雙絞線電纜。在雙絞線電纜(也稱雙扭線電纜)內,不同線對具有不同的扭絞長度,一般地說,扭絞長度在38.1cm至14cm內,按逆時針方向扭絞,相臨線對的扭絞長度在12.7cm以上。與其他傳輸介質相比,雙絞線在傳輸距離、信道寬度和數據傳輸速度等方面均受到一定限制,但價格較為低廉。目前,雙絞線可分為非屏蔽雙絞線(UTP:Unshilded Twisted Pair)和屏蔽雙絞線(STP:Shielded Twisted Pair)。

雖然雙絞線主要是用來傳輸模擬聲音信息的,但同樣適用于數字信號的傳輸,特別適用于較短距離的信息傳輸。在傳輸期間,信號的衰減比較大,并且產生波形畸變。采用雙絞線的局域網的帶寬取決于所用導線的質量、長度及傳輸技術。只要精心選擇和安裝雙絞線,就可以在有限距離內達到每秒幾百萬位的可靠傳輸率。當距離很短,并且采用特殊的電子傳輸技術時,傳輸率可達100Mbps～155Mbps。由于利用雙絞線傳輸信息時要向周圍幅射,信息很容易被竊聽,因此要花費額外的代價加以屏蔽。屏蔽雙絞線電纜的外層由鋁泊包裹,以減小幅射,但并不能完全消除輻射。屏蔽雙絞線價格相對較高,安裝時要比非屏蔽雙絞線電纜困難。類似于同軸電纜,它必須配有支持屏蔽功能的特殊連結器和相應的安裝技術。但它有較高的傳輸速率,100米內可達到155Mbps。

另外,非屏蔽雙絞線電纜具有以下優點:

(1)無屏蔽外套,直徑小,節省所占用的空間;
(2)重量輕、易彎曲、易安裝;
(3)將串?dāng)_減至最小或加以消除;
(4)具有阻燃性;
(5)具有獨立性和靈活性,適用于結構化綜合布線。

二、規格型號

EIA/TIA為雙絞線電纜定義了五種不同質量的型號。計算機網絡綜合布線使用第三、四、五類。這五種型號如下：

1、第一類：主要用于傳輸語音（一類標準主要用于八十年代初之前的電話線纜），不用于數據傳輸。
2、第二類：傳輸頻率為1MHz，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于使用4Mbps規范令牌傳遞協議的舊的令牌網。
3、第三類:指目前在ANSI和EIA/TIA568標準中指定的電纜。該電纜的傳輸頻率為16MHz,用于語音傳輸及最高傳輸速率為10Mbps的數據傳輸，主要用于10base-T。
4、第四類:該類電纜的傳輸頻率為20MHz,用于語音傳輸和最高傳輸速率16Mbps的數據傳輸，主要用于基于令牌的局域網和10base-T/100base-T。
5、第五類:該類電纜增加了繞線密度,外套一種高質量的絕緣材料,傳輸頻率為100MHz,用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100base-T和10base-T網絡，這是最常用的以太網電纜。

雙絞線分為屏蔽雙絞線與非屏蔽雙絞線兩大類。在這兩大類中又分100歐姆電纜、雙體電纜、大對數電纜、150歐姆屏蔽電纜。具體型號有多種,如圖1所示。圖中AWG表示美國線纜規格。

三、性能指標

對于雙絞線,用戶最關心的是表征其性能的幾個指標。這些指標包括衰減、近端串?dāng)_、阻抗特性、分布電容、直流電阻等。

(1)衰減
   衰減(Attenuation)是沿鏈路的信號損失度量。衰減與線纜的長度有關系,隨著長度的增加,信號衰減也隨之增加。衰減用"db"作單位,表示源傳送端信號到接收端信號強度的比率。由于衰減隨頻率而變化,因此,應測量在應用范圍內的全部頻率上的衰減。
(2)近端串?dāng)_
   串?dāng)_分近端串?dāng)_和遠端串?dāng)_(FEXT),測試儀主要是測量NEXT,由于存在線路損耗,因此FEXT的量值的影響較小。近端串?dāng)_(NEXT)損耗是測量一條UTP鏈路中從一對線到另一對線的信號耦合。對于UTP鏈路,NEXT是一個關鍵的性能指標,也是最難精確測量的一個指標。隨著信號頻率的增加,其測量難度將加大。
   NEXT并不表示在近端點所產生的串?dāng)_值,它只是表示在近端點所測量到的串?dāng)_值。這個量值會隨電纜長度不同而變,電纜越長,其值變得越小。同時發送端的信號也會衰減,對其它線對的串?dāng)_也相對變小。實驗證明,只有在40米內測量得到的NEXT是較真實的。如果另一端是遠于40米的信息插座,那么它會產生一定程度的串?dāng)_,但測試儀可能無法測量到這個串?dāng)_值。因此,最好在兩個端點都進行NEXT測量?，F(xiàn)在的測試儀都配有相應設備,使得在鏈路一端就能測量出兩端的NEXT值。NEXT測試的結果參照表1和表2。
