1、同軸電纜

      模擬視頻監控系統中多采用同軸電纜傳輸模擬視頻信號，線材多采用SYV75-3，SYV75-5的。這兩種規格的線材線徑不同，傳輸距離也有所不同，75-3可傳輸200米左右，75-5可傳輸500米左右，超過500米，就要考慮使用光纖了。

       2、球機控制線

      在模擬監控中，球機控制信號采用485信號傳輸，球機控制線應采用帶屏蔽層的兩芯線，線徑0.75左右即可，規格型號為RVVP2*0.75。為什么控制線要采用帶屏蔽層的呢？因?yàn)閹帘螌拥默F(xiàn)場抗干擾能力較強。

       3、網線

      數字視頻監控系統中多采用網線傳輸數字高清壓縮信號。非屏蔽超五類雙絞線可傳輸百兆信號，非屏蔽六類雙絞線可傳輸千兆信號。室外布線可采用室外雙護套網 線。必須注意的是，網線傳輸距離不能超過100米，否則會導致數據丟包，視頻信號時斷時續，甚至無法正常連接。

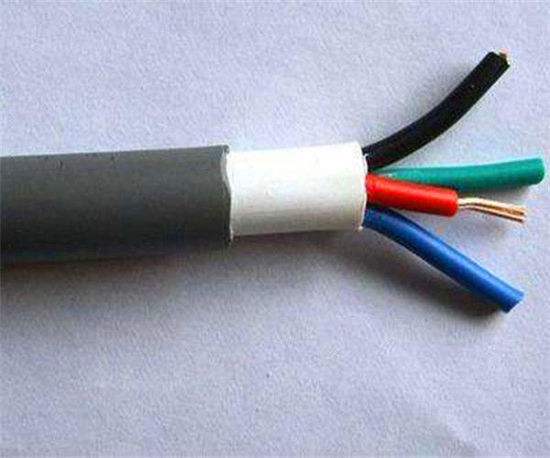

       4、電源線

      監控電源線多采用RVV2*1.5，RVV2*1.0，RVV2*0.5的兩芯線，根據傳輸距離及設備功率計算使用電源線的線徑，傳輸距離越遠，設備功率越大，電源線線徑越粗。

       5、光纖

      無論模擬視頻監控還是數字監控，如果傳輸距離太遠，都需要采用光纖傳輸方式。光纖分為單模光纖和多模光纖，監控工程中多采用單模光纖。單模光纖最遠傳輸距離可達幾十公里，而且傳輸效果穩定，布線方便。

       6、線材敷設方法

      室外布線可采用架空或地埋的方式，無論是架空或地埋，都要使用穿線管，可以盡可能的保護線材，也可以使工程項目更加美觀。室內布線可采用橋架或線槽，特殊場合需采用鍍鋅鋼管，防爆軟管等。

       金環宇監控布線安裝注意事項
      1、強電與弱電分開布線，走各自的管路。

      2、強電與弱電管路在水平方向同向走線時保持10㎝～30㎝的距離。

      3、強電與弱電管路垂直交*時，各自套管，以避免強電對弱電的干擾。

      4、各種線的兩端均作標記。

      5、信號線、視頻線中間不允許有端接點。

      6、電源線原則上中間不允許有接續點，萬一出現時必須加過線盒。

      7、信號線、數據線、電源線等在各自的槽管中要平直，沒有扭曲、打結的現象。

      8、軟管與硬管連接時，軟管、硬管進槽時要牢固、可靠。各種線纜布敷后。均按布線標準的要求，對其性能進行測試并符合規定的技術指標。
